Détails de produit
Lieu d'origine: CHINE
Nom de marque: JUNPU
Certification: ROHS, CE, CCC
Numéro de modèle: JP-P23W
Conditions de paiement et d'expédition
Quantité de commande min: 1 morceau
Prix: Négociable
Détails d'emballage: Boîte forte standard de carton
Délai de livraison: 1 | 10 jours ouvrables
Conditions de paiement: T/T, Western Union, carte de crédit par l'intermédiaire d'Alibaba
Capacité d'approvisionnement: 10000pieces par mois
Nom de produit: |
Nœud fibre optique XGS PON WDM FTTH |
Application: |
10G, XGS-PON |
Réception de la puissance: |
-1 | -20dbm (numérique) |
Ports de sortie: |
1 ou 2 sorties |
Niveau de sortie: |
82dbuv |
Avec le WDM: |
Oui |
Longueur d'onde de travail: |
1550/1490/1310nm/1277nm |
Alimentation électrique: |
Dc5v |
Socle: |
Oui |
Bande passante: |
45-862MHz/1000MHz |
Nom de produit: |
Nœud fibre optique XGS PON WDM FTTH |
Application: |
10G, XGS-PON |
Réception de la puissance: |
-1 | -20dbm (numérique) |
Ports de sortie: |
1 ou 2 sorties |
Niveau de sortie: |
82dbuv |
Avec le WDM: |
Oui |
Longueur d'onde de travail: |
1550/1490/1310nm/1277nm |
Alimentation électrique: |
Dc5v |
Socle: |
Oui |
Bande passante: |
45-862MHz/1000MHz |

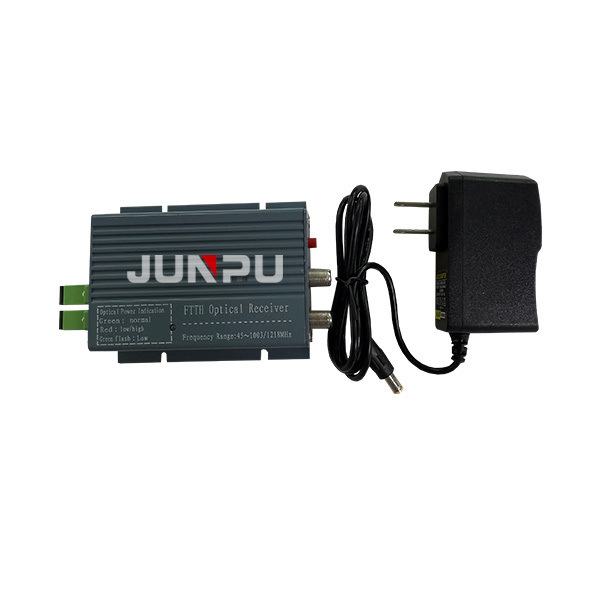

Nœud XGS PON FTTH à fibre optique WDM avec alimentation électrique
Définition:
Un boîtier en aluminium avec une bonne dispersion thermique.
*Adoptant le module GaAs comme module d'amplification RF, la plage de réception optique du signal numérique peut atteindre
*Période de commande de l'AGC -3~-12 dBm, niveau de sortie inchangé.
*Conception à faible consommation et consommation totale inférieure à 3W,alimentation de commutation fiable.
* Fourniture avec circuit d'inspection optique.
* Connecteur optique SC/APC ou FC/APC.
* Réaliser le mode d'alimentation de l'alimentation électrique à port d'entrée 8V.
Les caractéristiques techniques:
|
Nom de l'article |
Définition | Valeur | Unité | Conditions / Notes |
| Spécifications optiques (voie vers l'avant) | ||||
| 1 | Longueur d'onde | 1550/1490/1310 | Nm | Comportement |
| 1490 ou 1310 | Nm | Pour l'ONT | ||
|
2
3 |
Plage d'entrée de puissance optique | -18 ¢ + 2 | dBm | |
| Plage de l'AGC | - 2 à 12 | dBm | ||
| 4 | Perte de retour d'entrée optique | ≥ 45 | dB | |
| Spécifications RF (voie d'avancement) | ||||
| 4 | Largeur de bande | 47 ¢ 1003 | fréquences de fréquence | |
| 5 | Plateur | ± 10 | dB | 47 ‰ 1003 MHz, à 25 °C |
| 6 | Pente | 0 à 2.0 | dB | 47 ‰ 1003 MHz, à 25 °C |
| 7 | Stabilité à la température | ± 15 | dB | Dans la plage de température de fonctionnement (-25 ~ + 65 °C) |
| 8 | Niveau de sortie | 75 ± 2 | DBuV | -15dBm de puissance optique d'entrée, le canal analogique, modulation par canal de 4,0%, dans l'essai de point 860MHz, à 25°C |
| 9 | Impédance | 75 | Ohm, c' est quoi? | |
| 10 | Perte de retour ((47 ‰ 1000 MHz) | ≥ 12 | dB | À 25 °C |
| 11 | Résultats | ≥ 30 | dB | -15 à 5 dBm de puissance optique d'entrée |
| ≥ 24 | dB | -20~-16, puissance optique d'entrée | ||
| 12 | Le pouvoir | > 10 | W | |
| Paramètres de l'environnement | ||||
| 13 | Température de fonctionnement | - 25 ¢ 65 | °C | |
| 14 | Température de stockage | - 40 ¢ 70 | °C | |
| 15 | Humidité de stockage | ≤ 95 | Pourcentage | Non condensé |
| Interface utilisateur | ||||
| 16 | Type de connecteur optique |
Le SC/APC est présent. SC/PC éliminé |
SC Facultatif Voir les figures 4 et 5 |
|
| 17 | Énergie électrique | Pour les appareils de commande électrique | Adaptateur externe, voir figure 3 | |
| 18 | Sortie RF | Connecteur RG6 |
Facultatif Voir les figures 1 et 2 |
|
| 1 ou 2 ports | ||||
| 19 | Indicateur optique |
rouge éclatant ou Couleur verte |
Puissance optique < 16 dBm, rouge Puissance optique > - 16 dBm, vert Voir la figure 6 |
|
| 20 | Logements | 90 × 85 × 25 | mm | |
| 21 | Le poids | 0.15 | en kg | |
